アナログ多点コンパレーターMuWiC
アナログ多点コンパレータ MuWiC（ミューウィック）はアナログ入力をあらかじめ設定した閾値で判定し、結果をON/OFFで出力するコントローラーです。
条件は範囲で設定できます。８つの範囲をオーバーラップさせて設定もできます。それによってこれまでより簡単に複雑な判定ができるようになります。
センサーの接続は本体のスイッチで切り替えます。
すべてのアナログ式センサーに対応します。
特長
１アナログ入力を８種の条件で判定、±0.01V（10mV）の精度で比較します。 入力電圧はスイッチでの切り替えにより「0-5V」「0-10V」「4-20mA」に対応しております。
8つのチャンネルごとにそれぞれ個別Max、Min設定を行なえます。 8つのチャンネルを8段階に設定することも、任意のチャンネル同士をオーバーラップさせることもでるので、フレキシブルな判定条件を設定できます。
ON/OFFの際のチャタリング防止の ためヒステリシス値を設定できます。
コントローラがPCとのオンライン状態にある時、PCの画面上で現在コントローラに入力されているアナログ値を見ることができます。
5Vのアナログ入力用に別電源を用意する必要はありません。 2通りのセンサー供給電源センサーへの供給電源は設定により「12V」「5V」を切り替えることができます。
活用例
水位検出:
圧力センサーや静電センサーのアナログ電圧から８つの水位を判定
圧力検出:
圧力センサーのアナログ出力を判定。 ８段階の圧力レベルとして出力
重量検出:
ひずみセンサーのアナログ出力を判定し、８段階の重量等級出力に
フィルター目詰まり検出:
変位センサーのアナログ出力を８段階の圧力レベルとして判定、交換時期を事前に知らせる警報機として。
過電流検出:
ＣＴセンサーで電流を検出し電流地に応じて出力を切り替えたり異常検知の警報出力コントローラーとして
傾斜検出:
傾斜センサーのアナログ出力から８段階の傾斜の警報や異常出力コントローラーとして
位置検出:
変位センサーのアナログ出力を８つの位置として判定し出力へ
押力検出:
ボタン（圧電ゴム使用）の押した力に応じて速度や動作を変化させる装置の制御に
流量検出:
流量センサーのアナログ出力を８段階の警報、異常レベルとして出力
照度検出:
照度センサーのアナログ出力を８段階の照度レベルに判定し出力
接続例
Din規格に適合する20Pのコネクター端子台をお使いいただけます。
専用端子台と接続する場合は、付属のフラットケーブルをご使用になれます。
センサーへの供給電源はコントローラー内部で作成され、コントローラーのスイッチで「12V」「5V」の切替が可能です。

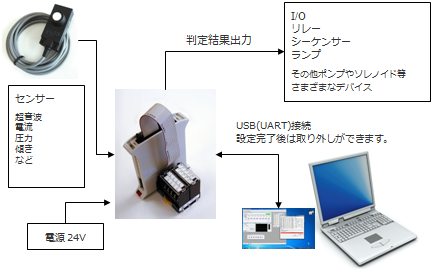

PCとの接続はA-BタイプのUSBケーブルを使用します。 (USBケーブルは製品に付属しません。)
機能概要
1入力、8出力
1アナログ入力の値を1回のサンプリングごとに8チャンネルの範囲設定で判定し、結果を出力します。1回のサンプリングを含めた出力更新までの1サイクルタイムはおよそ10mmSec以内です。（ただしPCとのオンライン状態OFF時）
ポイント：
MuWiCは１入力ですので1～8CHで共通の電圧値を扱います。
1～8CHのチャンネルにそれぞれ個別の範囲設定ができます。
コントローラーに電源投入すると、即コンパレート動作を開始します。
電源投入後は「Enable」入力をOFFすることで判定動作を中断します。
センサー入力値と判定条件とをコンパレートし、自動的に出力をON/OFFします。
