仕様・外形図 - MuWiC
仕様
| 型式 | MWC-18 / MWC-18*T |
|---|---|
| 品名・シリーズ名 | アナログ多点コンパレータ MuWiC（ミューウィック） |
| 電源 | 入力電圧 DC24V 0.3A 内部でセンサー入力用電源（DC5V, DC12V）を作成 (MAX 100mA) |
| 内蔵AD変換 | 10bit |
| アナログ入力 | 0 - 5V, 0 - 10V, 4 - 20mmA |
| 重量 | 140g(コントローラ本体のみ) |
| イネーブル入力 | DC24V 接点、オープンコレクタ。 GNDに短絡でON入力。 |
| 出力更新サイクルタイム | MWC-18 - 10mSec以内 ただし、PCとのオンライン状態OFF時 |
| 判定精度 | ±0.01V(10mV) |
| チャンネル数 | 入力1 出力8（出力の各チャンネル個別にMax,Minの判定条件を設定。） |
| 通信機能 | USBポート（Bタイプ） Silicon Laboratory社製CP2103を使用したU-ART通信 |
| 専用サポートウェア | MuWiC Software Windows Xp, Windows Vista, Windows7, Windows10, 11対応 |

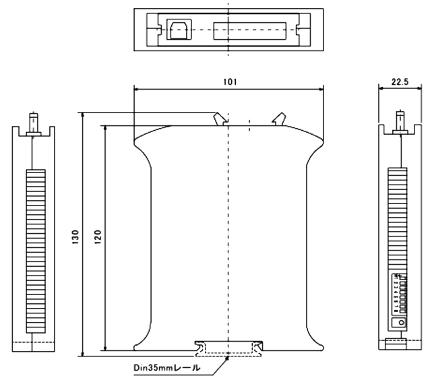

外形図
