リニアコントロラー Unicon LNC-01はモーターやシリンダーを使用した往復動作に特化したユニコンです。

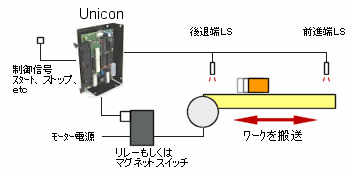

起動、停止スイッチを取り付け、前進端、後退端のセンサーと、リレーもしくは電磁接触機、インバーター、モーターを接続してください。搬送ユニットの完成です。
モーター、エアシリンダー、油圧シリンダー等の往復動作をする機器全般の制御にご使用いただけます。
注:モーターの場合は、別途リレー又はスピードコントロールパック、ブレーキパック、インバータ等と組み合わせて御使用下さい。 エアーシリンダーで途中停止を行う場合は、センタークローズ型ダブルソレノイド式電磁弁を御使用下さい。
入力 | 8点 フォトカプラ絶縁 |
---|---|
出力 | 5点 オープンコレクターDC30V MAX100mA |
電源 | DC24V 0.3A |
外形寸法 | シリーズ共通外形図に準ず |
停止時間設定 | 0 ~ 7.5秒 0.5秒単位 16段階(ロータリースイッチで設定) |
