データバッファーユニット 型式:US-D4BF1

unicon100x100.jpgデータバッファーユニットは、FIFO(ファーストイン、ファーストアウト)バッファーコントローラーです。
混流生産や一個流し、多品種少量生産に役立ちます。
4ビット単位のデータを、最大32個記憶します。

パソコンやRDIF、動作のための複雑なシーケンスが無くても簡単にご使用になれます。

こんな装置に使えます

  • フリーフローコンベアの製品情報バッファーとして
  • 検査結果を分類するバッファーとして
  • 充填機の充填情報バッファーとして
  • 重量計の分類データを分別するためのバッファーとして

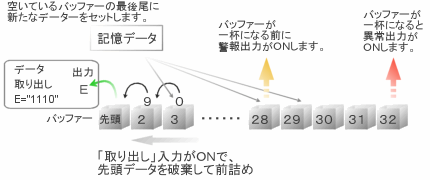

動作概要

  • 1データ、4ビット単位で最大32データを記憶します。
  • 「データ取り出し」入力をONすると記憶されたデータが前詰めされます。
  • データ記憶が無い時は、「データー無し」出力がONになります。
  • データが一杯になる前に「警報」出力がONになり、一杯になると「異常」出力がONになります。​​​​​​


仕様

入力 コネクター端子「X0~X3 データ入力」「X05 記憶入力信号」「X06 データ取出」「X07 データ全クリア」 :フォトカプラ絶縁 DC24V 5mA (1点あたり)X__入力をGNDに接続すると「ON」と判定されます。
出力 8点:「Y0~Y3 出力データ」「Y4 処理完了出力」「Y5 データ無し出力」「Y6 満杯警報出力」「Y7 満杯異常出力」: オープンコレクターDC30V MAX100mA
電源 DC24V 0.3A
外形寸法 シリーズ共通外形図に準ず
